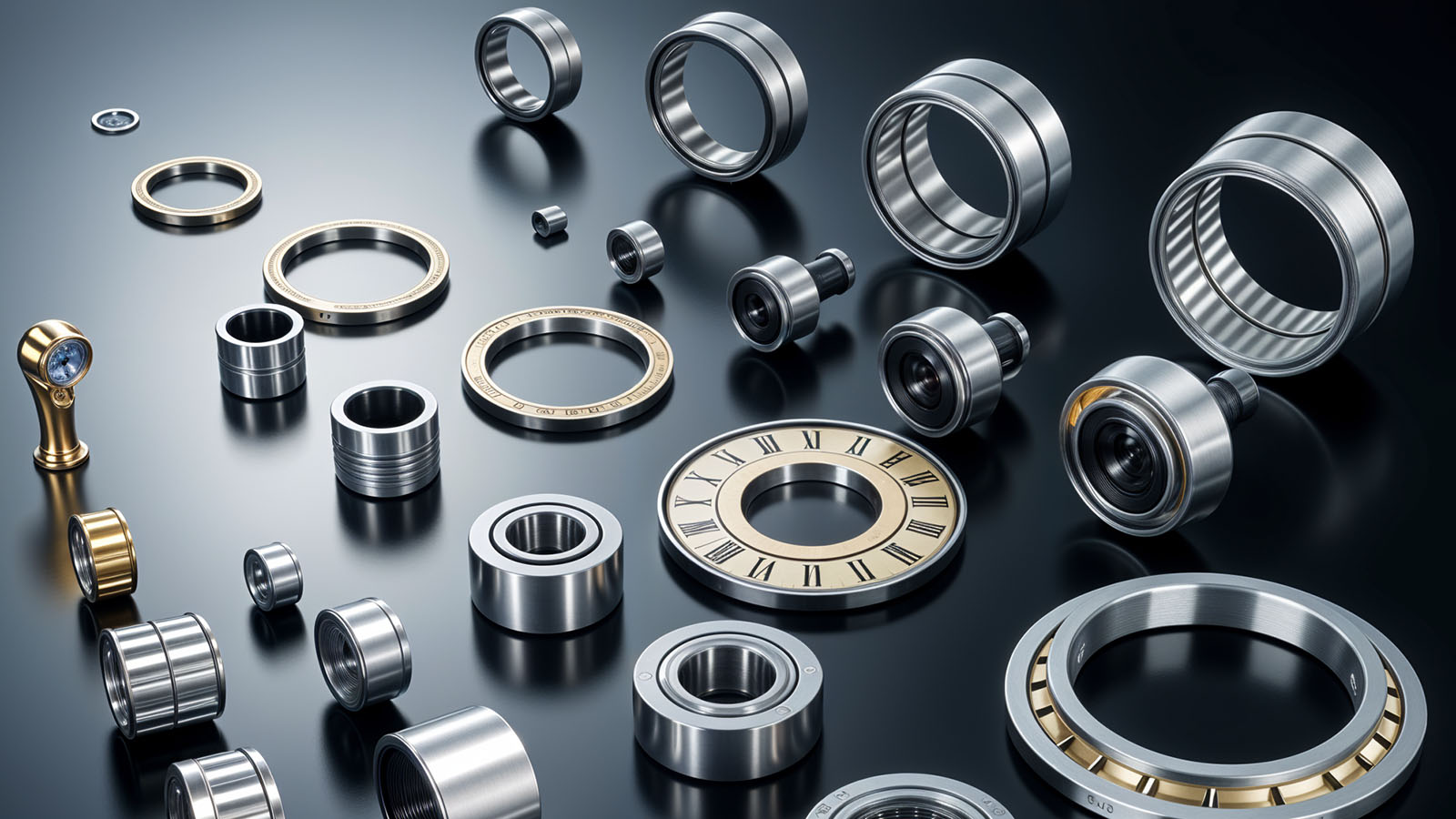

Какие бывают подшипники?

В сердце каждого вращающегося механизма, будь то двигатель автомобиля, промышленный станок или бытовой прибор, лежит незаметная, но критически важная деталь – подшипник. Именно от его конструкции, материалов и точности зависит плавность вращения, долговечность узла и эффективность всей системы. Понимание различных типов подшипников, их особенностей и назначений является ключевым как для производителя, так и для конечного пользователя.

Конструкции этих узлов могут существенно различаться в зависимости от поставленных задач, требуемых показателей, технических характеристик и условий эксплуатации. В этой статье мы погрузимся в мир подшипников, рассмотрим их основные классификации, достоинства и недостатки, а также укажем на сферы их применения.

Подшипники качения и скольжения

Первое и наиболее фундаментальное различие, которое делит все подшипники на две большие категории, – это принцип работы: подшипники качения и подшипники скольжения.

Подшипники качения – это наиболее распространенный тип, используемый повсеместно. Их принцип работы основан на передаче нагрузки через тела качения (шарики, ролики или иглы), которые находятся между двумя кольцами. Это обеспечивает значительно меньшее сопротивление и, соответственно, силу трения по сравнению с подшипниками скольжения. Благодаря этому они реже нагреваются, имеют меньший износ и более длительный срок службы, особенно при небольших и средних частотах вращения.
Подшипники скольжения – работают по принципу создания смазочного слоя между вращающимися поверхностями вала и втулки. Они характеризуются большей площадью контакта и, как правило, большей силой трения, что может приводить к большему нагреву. Однако они находят применение в условиях, где подшипники качения не могут быть использованы (например, при очень высоких нагрузках, ударных воздействиях, в загрязненных средах или при ограниченном радиальном пространстве).

Далее эти основные категории делятся на более мелкие подвиды, отличающиеся по конструкции, материалам, размерам (диаметру внутреннего и внешнего колец, диаметру отверстия, размеру шариков/роликов) и, конечно же, по назначению.

Подшипники качения: детальный обзор

Подшипники качения считаются более инновационными и на сегодняшний день используются практически во всех отраслях для поддержания и направления вращающегося вала. Их невысокая степень износа делает их одними из самых прочных узлов в машиностроении, при условии правильной эксплуатации, включающей регулярную очистку и смазывание.

Типичная структура подшипника качения состоит из двух колец (внутреннего и внешнего) и расположенных между ними тел качения. В зависимости от формы этих тел различают:

• Шарикоподшипники: используют шарики в качестве тел качения. Отличаются высокой скоростью вращения и меньшей нагрузочной способностью по сравнению с роликовыми.
• Роликоподшипники: используют цилиндрические, конические, сферические или игольчатые ролики. Обладают значительно большей радиальной и/или осевой грузоподъемностью.
• Игольчатые подшипники: являются разновидностью роликоподшипников, где используются очень тонкие и длинные цилиндрические ролики (иглы). Идеальны для условий с ограниченным радиальным пространством.

Рассмотрим подробнее достоинства и недостатки подшипников качения.

Достоинства подшипников качения:

• Невысокая стоимость: благодаря массовому производству и высокой конкуренции, эти подшипники доступны по приемлемым ценам. В России производится много качественного оборудования, соответствующего строгим стандартам ГОСТ, что также способствует их доступности. Приобрести их можно как в специализированных магазинах, так и онлайн, а для нестандартных размеров возможно изготовление на заказ.
• Низкая сила трения: это одно из ключевых преимуществ, предотвращающее сильный нагрев металла и обеспечивающее длительный срок службы узла. Износостойкое оборудование, оснащенное такими подшипниками, требует редких замен и снижаетриск поломки вала.
• Широкий ассортимент и взаимозаменяемость: в случае выхода из строя, найти подходящий аналог или замену обычно не составляет труда.
• Доступность материалов: для их изготовления используются широкодоступные материалы, иногда с добавлением небольшого количества цветных металлов, что поддерживает низкую себестоимость.
• Экономичность в смазке: в процессе эксплуатации не требуется большого количества смазочных жидкостей. Утечка смазки обычно происходит только при нарушении целостности уплотнительных колец, а также при попадании в систему влаги и мелких частиц мусора (песка, грязи, ржавчины).
• Высокая несущая способность: отлично справляются с нагрузками, что способствует долговечности изделия.
• Небольшие осевые размеры: это позволяет создавать более компактные конструкции.

Недостатки подшипников качения:

• Больший радиальный диаметр крепления: требуют большего радиального пространства по сравнению с подшипниками скольжения, что может увеличивать габариты узла.
• Чувствительность к ударам и вибрациям: конструкция подшипников качения более восприимчива к ударным нагрузкам и сильным вибрациям. Например, в автомобилестроении частые попадания в ямы на высокой скорости или работа с разбалансированными осями могут привести к их преждевременному выходу из строя.
• Ограничения по скорости: хотя они хорошо работают на средних частотах вращения, при очень высоких скоростях могут возникать неполадки или снижаться их ресурс.

Другие важные классификации подшипников

Помимо основного деления, подшипники классифицируются и по другим признакам:

По типу защиты (открытые и закрытые):

• Открытые подшипники не имеют уплотнений или защитных шайб. Они предназначены для работы в условиях, где требуется периодическая смазка, или в механизмах с централизованной системой смазки. Их преимущество — легкость осмотра и обслуживания.
• Закрытые подшипники (с уплотнениями или защитными шайбами, часто обозначаются индексами Z, ZZ, RS, 2RS) имеют защиту от попадания пыли, грязи и утечки смазки. Они поставляются с уже заложенной смазкой на весь срок службы и не требуют обслуживания, что делает их идеальными для условий с загрязненной средой или труднодоступных узлов.

По направлению воспринимаемой нагрузки:

• Радиальные: воспринимают нагрузку, направленную перпендикулярно оси вращения.
• Упорные (осевые): воспринимают нагрузку, направленную вдоль оси вращения.
• Радиально-упорные: могут воспринимать комбинированные нагрузки – как радиальные, так и осевые.

По самоцентрирующимся свойствам:

• Несамоустанавливающиеся: требуют точного выравнивания вала и корпуса.
• Самоустанавливающиеся: могут компенсировать небольшой перекос вала относительно корпуса, что упрощает монтаж и снижает чувствительность к неточностям.

По размерам: Для правильного выбора подшипника необходимо знать его ключевые размеры: диаметры внутреннего и внешнего колец, а также ширину детали. Эти параметры, наряду с порядковым обозначением, являются основой для идентификации и подбора нужного изделия.

Разнообразие подшипников поражает воображение, и каждый тип разработан для решения конкретных инженерных задач. От высокоскоростных шарикоподшипников до тяжелонагруженных роликоподшипников, от герметичных узлов до открытых систем – выбор правильного подшипника критичен для обеспечения долговечности, эффективности и надежности любого механизма. Понимание этих различий и характеристик позволяет не только выбрать оптимальное решение для конкретной задачи, но и обеспечить правильную эксплуатацию и обслуживание, продлевая срок службы оборудования и снижая затраты.
