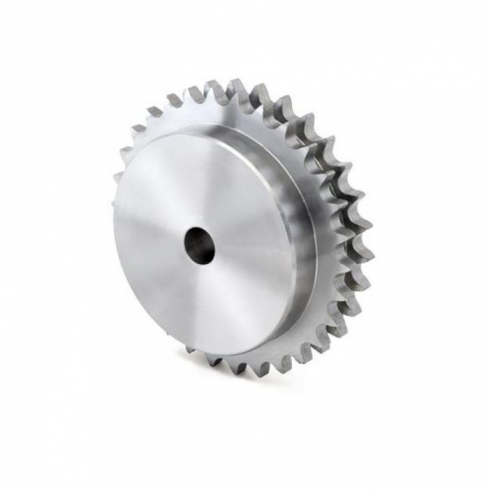

![Звездочка со ступицей под расточку для цепи 24B-2 z=14 1" 1/2 x 1" PD14014 (PHS 24B-2B14) Sati](/upload/resize_cache/iblock/cb1/120_120_0/b3zsdmahfna3fqpwbbar2wak0jm10syl.jpg "Звездочка со ступицей под расточку для цепи 24B-2 z=14 1" 1/2 x 1" PD14014 (PHS 24B-2B14) Sati")
![Звездочка со ступицей под расточку для цепи 24B-2 z=14 1" 1/2 x 1" PD14014 (PHS 24B-2B14) Sati](/upload/iblock/cb1/b3zsdmahfna3fqpwbbar2wak0jm10syl.jpg "Звездочка со ступицей под расточку для цепи 24B-2 z=14 1" 1/2 x 1" PD14014 (PHS 24B-2B14) Sati")
Обозначение
1 1/2x1
Материал
Сталь
Внутренний диаметр [mm]
25
Внешний диаметр D [мм]
191,54
Ширина [мм]
100
L [mm]
23,6
C [mm]
4
Посадка на вал
Под расточку
Диаметр ступицы
128
Dp [mm]
171,22
Шаг
38,1
Кол-во зубьев
14
Вид цепи
24B-2
Кол-во рядов
2
Ступица
Есть
Внутрення ширина звена цепи [mm]
25,4
Диаметр ролика [D]
25,4
Радиус зуба r3
38,1
