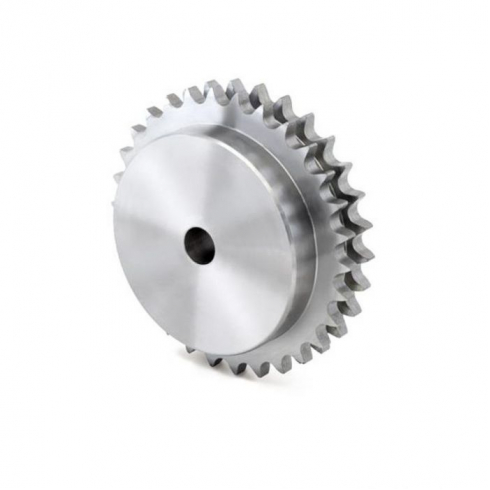

![Звездочка со ступицей под расточку для цепи 24B-2 z=12 1" 1/2 x 1" PD14012 (PHS 24B-2B12) Sati](/upload/resize_cache/iblock/0bf/120_120_0/vq108saezmvq0m0ajn3xbf7089fkepx5.jpg "Звездочка со ступицей под расточку для цепи 24B-2 z=12 1" 1/2 x 1" PD14012 (PHS 24B-2B12) Sati")
![Звездочка со ступицей под расточку для цепи 24B-2 z=12 1" 1/2 x 1" PD14012 (PHS 24B-2B12) Sati](/upload/iblock/0bf/vq108saezmvq0m0ajn3xbf7089fkepx5.jpg "Звездочка со ступицей под расточку для цепи 24B-2 z=12 1" 1/2 x 1" PD14012 (PHS 24B-2B12) Sati")
Обозначение
1 1/2x1
Материал
Сталь
Внутренний диаметр [mm]
25
Внешний диаметр D [мм]
167,5
Ширина [мм]
100
L [mm]
23,6
C [mm]
4
Посадка на вал
Под расточку
Диаметр ступицы
102
Dp [mm]
147,18
Шаг
38,1
Кол-во зубьев
12
Вид цепи
24B-2
Кол-во рядов
2
Ступица
Есть
Внутрення ширина звена цепи [mm]
25,4
Диаметр ролика [D]
25,4
Радиус зуба r3
38,1
