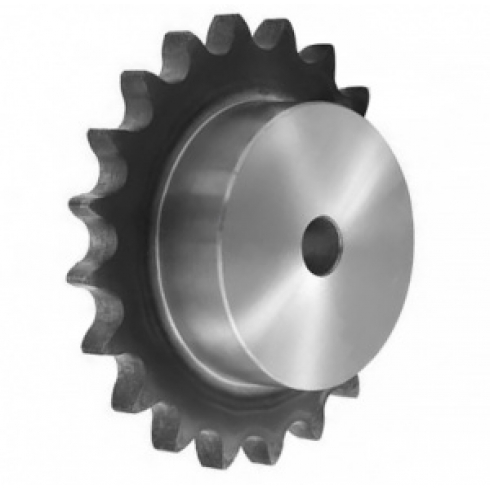

![Звездочка со ступицей под расточку для цепи 24B-1 z=8 1" 1/2 x 1" PS14008 (PHS 24B-1B8) Sati](/upload/resize_cache/iblock/3a9/120_120_0/d7731zf930b80hgcjic2om6khlxm3gz4.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=8 1" 1/2 x 1" PS14008 (PHS 24B-1B8) Sati")
![Звездочка со ступицей под расточку для цепи 24B-1 z=8 1" 1/2 x 1" PS14008 (PHS 24B-1B8) Sati](/upload/iblock/3a9/d7731zf930b80hgcjic2om6khlxm3gz4.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=8 1" 1/2 x 1" PS14008 (PHS 24B-1B8) Sati")
Обозначение
1 1/2x1
Материал
Сталь
Внутренний диаметр [mm]
20
Внешний диаметр D [мм]
115
Ширина [мм]
45
L [mm]
23,6
C [mm]
4
Посадка на вал
Под расточку
Диаметр ступицы
58
Dp [mm]
99,55
Шаг
38,1
Кол-во зубьев
8
Вид цепи
24B-1
Кол-во рядов
1
Ступица
Есть
Внутрення ширина звена цепи [mm]
25,4
Диаметр ролика [D]
25,4
Радиус зуба r3
38,1
Ширина зуба B1
24,1
