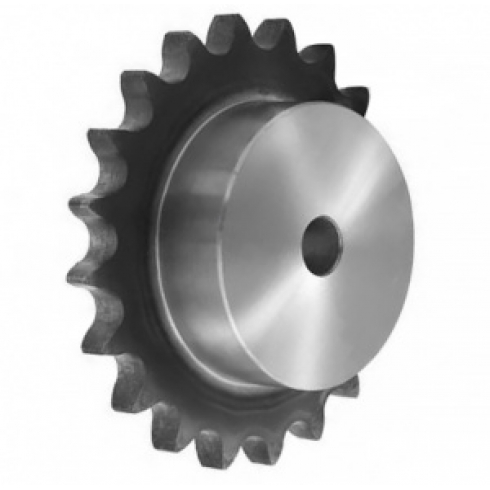

![Звездочка со ступицей под расточку для цепи 24B-1 z=57 1" 1/2 x 1" PS14057 (PHS 24B-1B57) Sati](/upload/resize_cache/iblock/0e4/120_120_0/tz8k8jecjt10ihhbj0vn9ectlljrgqw0.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=57 1" 1/2 x 1" PS14057 (PHS 24B-1B57) Sati")
![Звездочка со ступицей под расточку для цепи 24B-1 z=57 1" 1/2 x 1" PS14057 (PHS 24B-1B57) Sati](/upload/iblock/0e4/tz8k8jecjt10ihhbj0vn9ectlljrgqw0.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=57 1" 1/2 x 1" PS14057 (PHS 24B-1B57) Sati")
Обозначение
1 1/2x1
Материал
Сталь
Внутренний диаметр [mm]
30
Внешний диаметр D [мм]
706,5
Ширина [мм]
99
L [mm]
23,6
C [mm]
4
Посадка на вал
Под расточку
Диаметр ступицы
168
Dp [mm]
691,73
Шаг
38,1
Кол-во зубьев
57
Вид цепи
24B-1
Кол-во рядов
1
Ступица
Есть
Внутрення ширина звена цепи [mm]
25,4
Диаметр ролика [D]
25,4
Радиус зуба r3
38,1
Ширина зуба B1
24,1
