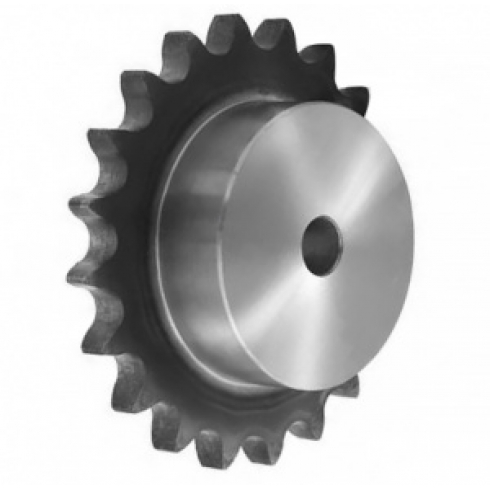

![Звездочка со ступицей под расточку для цепи 24B-1 z=21 1" 1/2 x 1" PS14021 (PHS 24B-1B21) Sati](/upload/resize_cache/iblock/b25/120_120_0/s70ihld15yo0jyjwaudtrf9e0jeer3w9.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=21 1" 1/2 x 1" PS14021 (PHS 24B-1B21) Sati")
![Звездочка со ступицей под расточку для цепи 24B-1 z=21 1" 1/2 x 1" PS14021 (PHS 24B-1B21) Sati](/upload/iblock/b25/s70ihld15yo0jyjwaudtrf9e0jeer3w9.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=21 1" 1/2 x 1" PS14021 (PHS 24B-1B21) Sati")
Обозначение
1 1/2x1
Материал
Сталь
Внутренний диаметр [mm]
25
Внешний диаметр D [мм]
270,6
Ширина [мм]
60
L [mm]
23,6
C [mm]
4
Посадка на вал
Под расточку
Диаметр ступицы
150
Dp [mm]
255,65
Шаг
38,1
Кол-во зубьев
21
Вид цепи
24B-1
Кол-во рядов
1
Ступица
Есть
Внутрення ширина звена цепи [mm]
25,4
Диаметр ролика [D]
25,4
Радиус зуба r3
38,1
Ширина зуба B1
24,1
