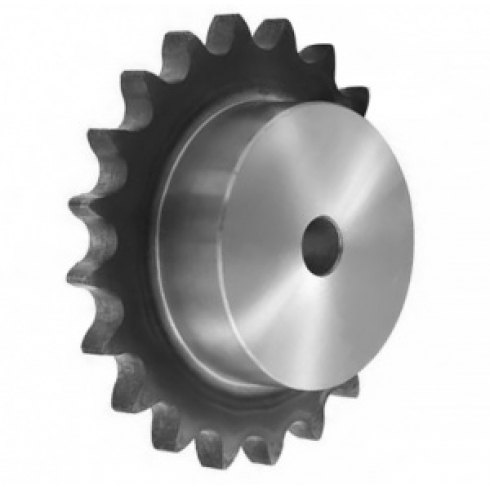

![Звездочка со ступицей под расточку для цепи 24B-1 z=16 1" 1/2 x 1" PS14016 (PHS 24B-1B16) Sati](/upload/resize_cache/iblock/5d4/120_120_0/cgc4voroio3pgnht6rig1wftfnqslwhb.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=16 1" 1/2 x 1" PS14016 (PHS 24B-1B16) Sati")
![Звездочка со ступицей под расточку для цепи 24B-1 z=16 1" 1/2 x 1" PS14016 (PHS 24B-1B16) Sati](/upload/iblock/5d4/cgc4voroio3pgnht6rig1wftfnqslwhb.jpg "Звездочка со ступицей под расточку для цепи 24B-1 z=16 1" 1/2 x 1" PS14016 (PHS 24B-1B16) Sati")
Обозначение
1 1/2x1
Материал
Сталь
Внутренний диаметр [mm]
25
Внешний диаметр D [мм]
210,3
Ширина [мм]
55
L [mm]
23,6
C [mm]
4
Посадка на вал
Под расточку
Диаметр ступицы
140
Dp [mm]
195,3
Шаг
38,1
Кол-во зубьев
16
Вид цепи
24B-1
Кол-во рядов
1
Ступица
Есть
Внутрення ширина звена цепи [mm]
25,4
Диаметр ролика [D]
25,4
Радиус зуба r3
38,1
Ширина зуба B1
24,1
