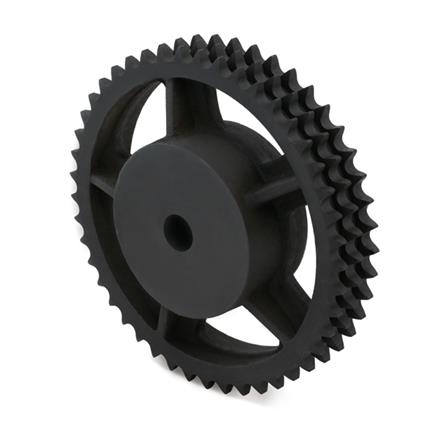

![Звездочка со ступицей (чугун) под расточку для цепи: 24B-3 z=76 1" 1/2 x 1" RT14076 Sati](/upload/resize_cache/iblock/588/120_120_0/68lxjwqtpebvbdbr09rxcpqpida6zcen.jpg "Звездочка со ступицей (чугун) под расточку для цепи: 24B-3 z=76 1" 1/2 x 1" RT14076 Sati")
![Звездочка со ступицей (чугун) под расточку для цепи: 24B-3 z=76 1" 1/2 x 1" RT14076 Sati](/upload/iblock/588/68lxjwqtpebvbdbr09rxcpqpida6zcen.jpg "Звездочка со ступицей (чугун) под расточку для цепи: 24B-3 z=76 1" 1/2 x 1" RT14076 Sati")
Обозначение
1 1/2x1
Материал
Чугун
Внутренний диаметр [mm]
70
Внешний диаметр D [мм]
936,9
Ширина [мм]
150
L [mm]
23,6
C [mm]
4
Посадка на вал
Под расточку
Диаметр ступицы
250
Dp [mm]
921,98
Шаг
38,1
Кол-во зубьев
76
Вид цепи
24B-3
Кол-во рядов
3
Ступица
Есть
Внутрення ширина звена цепи [mm]
25,4
Диаметр ролика [D]
25,4
Радиус зуба r3
38,1
